Alarme de Intrusos com Detector de Movimento HC-SR501 e Arduino Uno: Guia Completo

A segurança residencial é uma preocupação crescente para muitas pessoas. Com as novas tecnologias disponíveis, como sensores de movimento e sistemas de alarme, é possível criar uma rede de segurança personalizada e eficaz. Neste artigo, vamos explorar o funcionamento do sistema de alarme de intrusos utilizando o Detector de Movimento HC-SR501 e o Arduino Uno. Você aprenderá desde a instalação até as funcionalidades desse projeto, além de dicas úteis e um FAQ para sanar suas dúvidas.

O que é o HC-SR501?

O HC-SR501 é um sensor de movimento passivo que detecta variações de infravermelho (IV) emitidas por pessoas e animais. Este dispositivo pode ser utilizado em diversos projetos criativos que envolvem automação e segurança. A precisão do sensor e sua capacidade de detectar movimento a uma distância significativa fazem dele uma escolha popular para sistemas de alarme.

Especificações Técnicas do HC-SR501

• Tensão de Entrada: 4.5V a 20V
• Corrente de Saída: 20mA
• Distância de Detecção: Até 7 metros
• Ângulo de Detecção: 110 graus
• Tempo de Exibição: Configurável (de 5 segundos a 5 minutos)

O que é o Arduino Uno?

O Arduino Uno é uma plataforma de prototipagem eletrônica de código aberto baseada em uma fácil utilização de hardware e software. Ele permite que os usuários criem projetos interativos e automatizados com facilidade. O Arduino é amplamente utilizado por hobbyistas e profissionais para uma variedade de aplicações, incluindo domótica e segurança.

Vantagens do Arduino Uno

• Facilidade de Uso: Interface amigável e biblioteca de códigos amplamente documentada.
• Flexibilidade: Pode ser programado para uma ampla gama de funções.
• Comunidade Ativa: Grande quantidade de tutoriais e suporte online.

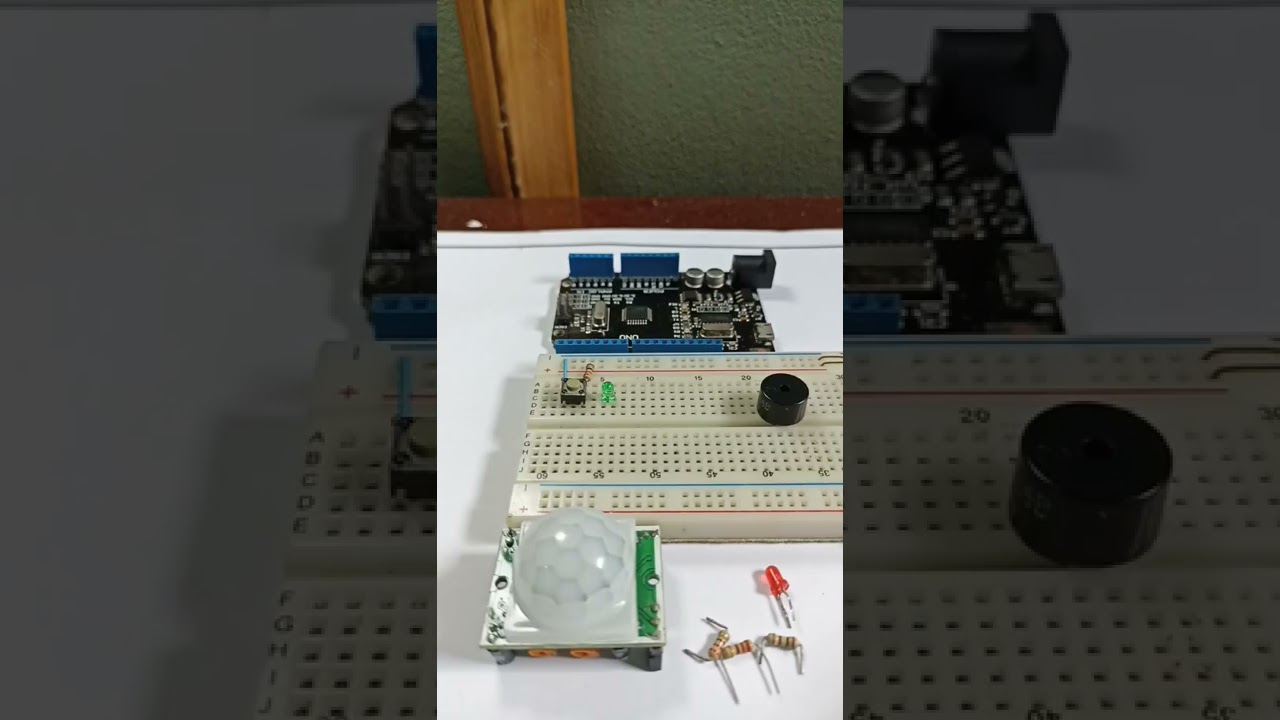

Como Montar o Sistema de Alarme

A montagem de um sistema de alarme baseado no HC-SR501 e Arduino Uno pode ser dividida em etapas simples. Vamos ao passo a passo.

Materiais Necessários

• 1 x Arduino Uno
• 1 x Sensor de Movimento HC-SR501
• 1 x Buzzer ou sirene
• Cabos jumper
• Protoboard (opcional)
• Fonte de alimentação (de preferência, um adaptador de 9V)

Passo a Passo da Montagem

1. Conectar o Sensor ao Arduino:

   • Conecte o pino VCC do HC-SR501 ao pino 5V do Arduino.
   • Conecte o pino GND do HC-SR501 ao pino GND do Arduino.
   • Conecte o pino de saída do HC-SR501 ao pino digital 7 do Arduino.

2. Conectar o Buzzer:

   • Conecte o terminal positivo do buzzer ao pino digital 8 do Arduino.
   • Conecte o terminal negativo do buzzer ao GND do Arduino.
3. Programar o Arduino:
   • Utilize a IDE do Arduino para escrever um código que detecte o movimento através do HC-SR501 e emita um alerta através do buzzer.

int sensorPin = 7;
int buzzerPin = 8;

void setup() {
  pinMode(sensorPin, INPUT);
  pinMode(buzzerPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int sensorState = digitalRead(sensorPin);
  if (sensorState == HIGH) {
    digitalWrite(buzzerPin, HIGH);
    Serial.println("Movimento detectado!");
    delay(2000);
  } else {
    digitalWrite(buzzerPin, LOW);
  }
}

Testando o Sistema

Após a montagem e a programação, é hora de testar o sistema. Ative o dispositivo e caminhe na frente do sensor. Certifique-se de que o buzzer soe quando o movimento for detectado. Se não funcionar, verifique as conexões e o código.

Dicas para Melhora e Manutenção do Sistema

Aqui estão cinco dicas que podem ajudar você a otimizar o seu sistema de alerta com o HC-SR501 e Arduino:

1. Ajuste a Sensibilidade do Sensor

O HC-SR501 possui um potenciômetro que permite ajustar a sensibilidade do sensor. Experimente diferentes configurações para adaptar o sensor ao ambiente em que está instalado, evitando falsos alarmes por animais de estimação ou objetos em movimento.

2. Escolha o Local de Instalação com Cuidado

A posição do sensor de movimento é crucial para o seu funcionamento. Instale-o em um local onde ele tenha uma visão desimpedida e não esteja sujeito a interferências, como plantas ou paredes.

3. Mantenha o Sistema Atualizado

Certifique-se de que seu software do Arduino esteja sempre atualizado. Novas versões podem corrigir falhas e melhorar a performance do seu projeto.

4. Utilize Fontes de Alimentação Estáveis

Um sistema de alarme é sensível à energia fornecida. Utilize fontes de alimentação adequadas e evite conexões soltas ou impropriedades que possam resultar na queda de energia.

5. Realize Manutenção Periódica

Verifique regularmente as conexões, o funcionamento do sensor e a força do buzzer. Manutenção preventiva é fundamental para garantir o funcionamento contínuo do seu sistema de alarme.

FAQ: Perguntas Frequentes

1. O que fazer se o sensor não detectar movimento?

Se o seu sensor não está detectando movimento, verifique as seguintes condições:

• Conexões: Certifique-se de que todos os fios estão corretamente conectados e que não há conexões soltas.
• Alimentação: Verifique se o Arduino e o sensor estão recebendo alimentação adequada.
• Sensibilidade: Ajuste o potenciômetro de sensibilidade do HC-SR501, se necessário.
• Ambiente: Muitas vezes, o sensor pode estar obstruído por objetos ou pode não estar em uma boa posição. Tente reposicionar o sensor para garantir uma cobertura melhor.
• Testes: Experimente o sensor em diferentes locais para verificar se o problema é com o aparelho ou com a instalação original.

2. É possível integrar o sistema com outros dispositivos?

Sim, o sistema pode ser facilmente integrado com outros dispositivos. O Arduino Uno possui diversas bibliotecas que permitem comunicação com módulos Wi-Fi (como o ESP8266) ou módulos GSM, permitindo que você receba notificação por mensagem ou até mesmo controle o sistema remotamente. Essa integração aumenta a versatilidade do seu projeto e a segurança da sua residência.

3. Posso usar o HC-SR501 para automação residencial?

Sim! O HC-SR501 é um sensor bastante versátil e pode ser utilizado não apenas em sistemas de alarme, mas também em projetos de automação residencial. Por exemplo, ele pode acionar luzes ao detectar movimento em um corredor ou ativar aparelhos eletrônicos quando alguém entra em um cômodo. O que você precisa fazer é adaptar o código de programação para atender às suas necessidades específicas.

4. Qual é a distância máxima de detecção do sensor?

O HC-SR501 possui uma capacidade de detecção de até 7 metros, dependendo das condições ambientais. Essa distância pode ser influenciada por fatores como temperatura, posição do sensor e obstáculos no caminho. Além disso, o ângulo de visão do sensor é de 110 graus, então é recomendável alinhá-lo corretamente para que ele tenha uma boa área de cobertura.

5. O que fazer se o alarme disparar sem motivo?

Se o seu sistema de alarme dispara sem que haja movimento, pode ser devido a várias causas. Verifique:

• Falsos positivos: O sensor pode estar captando movimentos de animais, árvores ou outros objetos em movimento. Ajustar a sensibilidade ou mudar a posição do sensor pode ajudar.
• Interferências: Fontes de calor, como aquecedores ou luzes incandescentes próximas, podem interferir na detecção do sensor.
• Instalação inadequada: A instalação em um local muito aberto ou em ângulos errados pode causar disparos indesejados. Verifique e ajuste a instalação conforme necessário.

Conclusão

Implementar um alarme de intrusos com o HC-SR501 e o Arduino Uno é uma excelente maneira de aumentar a segurança da sua casa. Além de ser um projeto educativo, ele pode proporcionar tranquilidade ao detectar movimentos indesejados. Ao seguir este guia, você está a um passo de ter seu próprio sistema de segurança autônomo e personalizável. Explore suas possibilidades e mantenha sua casa segura e conectada!
