Circuito de Alarme Detector de Luz: Tudo que Você Precisa Saber

Você já imaginou como seria interessante ter um sistema de alarme que se ativa com a presença de luz? Neste artigo, vamos explorar como construir um circuito detector de luz usando um chip 555. Ao longo deste guia, você verá passo a passo como montar esse circuito e algumas dicas valiosas para otimizar o desempenho do seu alarme.

Introdução ao Circuito

A eletrônica é uma área fascinante que combina ciência e criatividade. O projeto de um alarme detector de luz é uma excelente maneira de começar a experimentar com circuitos. Neste guia, vamos usar um chip 555, que é um dos componentes mais versáteis e populares da eletrônica.

O que Vamos Precisar

Aqui está uma lista dos componentes necessários para montar o circuito:

• Chip 555
• Capacitor de 100 microfarads
• Duas fotorresistências
• Capacitor de 473
• Duas resistências:
  • Uma de 10 kΩ
  • Outra de 1 MΩ
• Cabo para conexão
• Buzzer (bocina)

Montando o Circuito

Para começar, siga os passos abaixo:

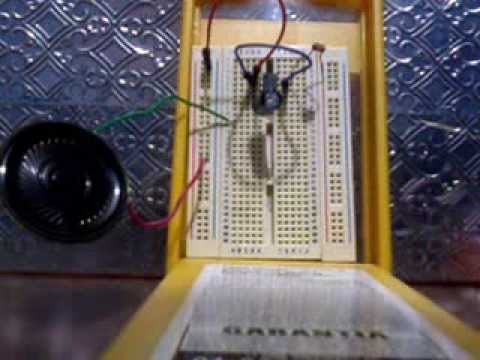

Passo 1: Preparação do Protoboard

Coloque o chip 555 no protoboard. Este chip tem oito pinos, e vamos conectar os componentes de acordo com os pinos que você utilizará.

Passo 2: Conexões Iniciais

1. Conecte o pino 1 do chip ao negativo do protoboard.
2. Faça uma ponte do pino 2 ao pino 6 do chip.
3. Conecte o pino 3 do chip ao capacitor de 100 microfarads. O pino positivo do capacitor deve ir ao pino 3, e o pino negativo ao negativo do protoboard.

Passo 3: Adicionando o Buzzer

1. O pino positivo do buzzer deve ser conectado ao lado negativo do capacitor que você acabou de colocar.
2. O pino negativo do buzzer vai até o negativo do protoboard.

Passo 4: Conexão das Fotorresistências

1. Conecte a primeira fotorresistência entre os pinos 6 e 7 do chip.
2. A segunda fotorresistência deve ser conectada entre os pinos 6 e 2.

Passo 5: Resistências e Capacitor

1. Conecte a resistência de 10 kΩ entre o pino 7 do chip e o positivo do protoboard.
2. Conecte a resistência de 1 MΩ entre o pino 2 do chip e o negativo do protoboard.
3. Conecte o capacitor de 473 do pino 6 ao positivo do protoboard.

Passo 6: Conexões Finais

1. Faça uma ponte do pino 8 do chip ao positivo do protoboard.
2. Faça duas pontes entre os negativos e os positivos do protoboard para melhorar a conexão.

Passo 7: Teste do Circuito

Conecte a fonte de energia e veja se sua alarme está funcionando. Quando a luz incidir sobre as fotorresistências, o alarme deve disparar. Cobrindo a fotorresistência, o som deverá diminuir.

Dicas para Melhorar Seu Circuito Detector de Luz

Aqui estão algumas dicas sobre como otimizar o seu detector de luz:

Dica 1: Escolha das Fotorresistências

• Opte por fotorresistências de alta sensibilidade para que o alarme reaja mais rapidamente à luz.

Dica 2: Posicionamento do Circuito

• Instale o circuito em um local onde não está sujeito a interferências de luz direta, como luzes de rua, pois podem causar disparos falsos.

Dica 3: Proteção do Circuito

• Use uma caixa protetora para evitar que a poeira e a umidade danifiquem o circuito.

Dica 4: Teste Regular

• Realize testes regulares para garantir que o circuito funcione corretamente. Às vezes, componentes podem se desgastar ou falhar.

Dica 5: Integração com Outros Sistemas

• Considere integrar o seu alarme detector de luz com um sistema de segurança maior, conectando-o a câmeras ou alarmes adicionais.

FAQ – Perguntas Frequentes

1. Como o circuito de alarme detector de luz funciona?

O circuito utiliza um chip 555, que é um temporizador/monostável. Quando a luz incide sobre as fotorresistências, a resistência delas muda, alterando a tensão nos pinos do chip e ativando o buzzer. Com a luz neutra, o circuito se desativa.

2. O que é um chip 555 e por que ele é usado?

O chip 555 é um componente eletrônico muito popular na eletrônica. Ele é versátil e pode ser configurado em diferentes modos, como monostável e astável. Sua capacidade de controlar os tempos e gerar sinais torna-o ideal para projetos como alarmes.

3. Quais são as possíveis aplicações para um circuito detector de luz?

Além de alarmes, o circuito pode ser utilizado em sistemas de segurança para detectar invasões, em projetos de automação residencial, ou em sistemas de controle ambiental, como acender luzes automaticamente quando escurece.

4. O que fazer se o alarme disparar frequentemente sem luz?

Se o seu alarme disparar sem a presença de luz, verifique as conexões e a configuração das fotorresistências. Resíduos de poeira ou problemas elétricos também podem causar disparos falsos. Ajuste a sensibilidade das fotorresistências para melhorar o desempenho.

5. Posso substituir algum dos componentes por outros?

Sim, você pode substituir fotorresistências por sensores de luz mais modernos, ou o chip 555 por outros microcontroladores para projetos mais complexos. No entanto, isso pode exigir um redesenho do circuito.

Conclusão

Montar um circuito de alarme detector de luz é uma maneira educativa e interessante de incrementar suas habilidades em eletrônica. Lembre-se de que a prática leva à perfeição, então não hesite em experimentar e melhorar seu projeto. Se você seguir os passos e dicas fornecidos aqui, seu alarme deve funcionar perfeitamente, trazendo mais segurança e inovação para seu espaço.

Para mais informações e atualizações sobre diferentes projetos eletrônicos, continue nos acompanhando e compartilhe seu feedback. Boa sorte com seu projeto!
