Guia Completo de Conexão do Kit de Alarme DSC PC1832 com Teclado PK5501
A segurança da sua casa ou comércio é uma prioridade inegável, e a instalação de um sistema de alarme moderno é uma das melhores formas de garantir essa proteção. Neste artigo, abordaremos o passo a passo da conexão do kit de alarme DSC, modelo PC1832, em conjunto com o teclado PK5501. Este guia não só lhe proporciona conhecimento técnico, mas também dicas valiosas e respostas a perguntas frequentes sobre o assunto.
O que você precisa saber antes de começar
Antes de iniciar a conexão do seu sistema de alarme, é fundamental que você compreenda os componentes envolvidos e suas funções. Confira a lista abaixo:
Componentes do Kit de Alarme DSC PC1832:
- Central PC1832: A unidade principal do sistema.
- Teclado PK5501: Para operar e programar o sistema de alarme.
- Bateria de 12V: Para fornecer energia contínua ao sistema.
- Adaptador de Corrente Alternada: Converte a energia elétrica da sua rede.
- Sensor de Movimento: Detecta movimentos na área que está monitorando.
- Sensor Magnético: Acompanha a abertura e fechamento de portas ou janelas.
- Resistores: Usados para terminar as linhas dos sensores.
Com esses componentes em mãos, vamos ao passo a passo de como realizar a conexão.
Passo a Passo: Conectando o Kit de Alarme DSC

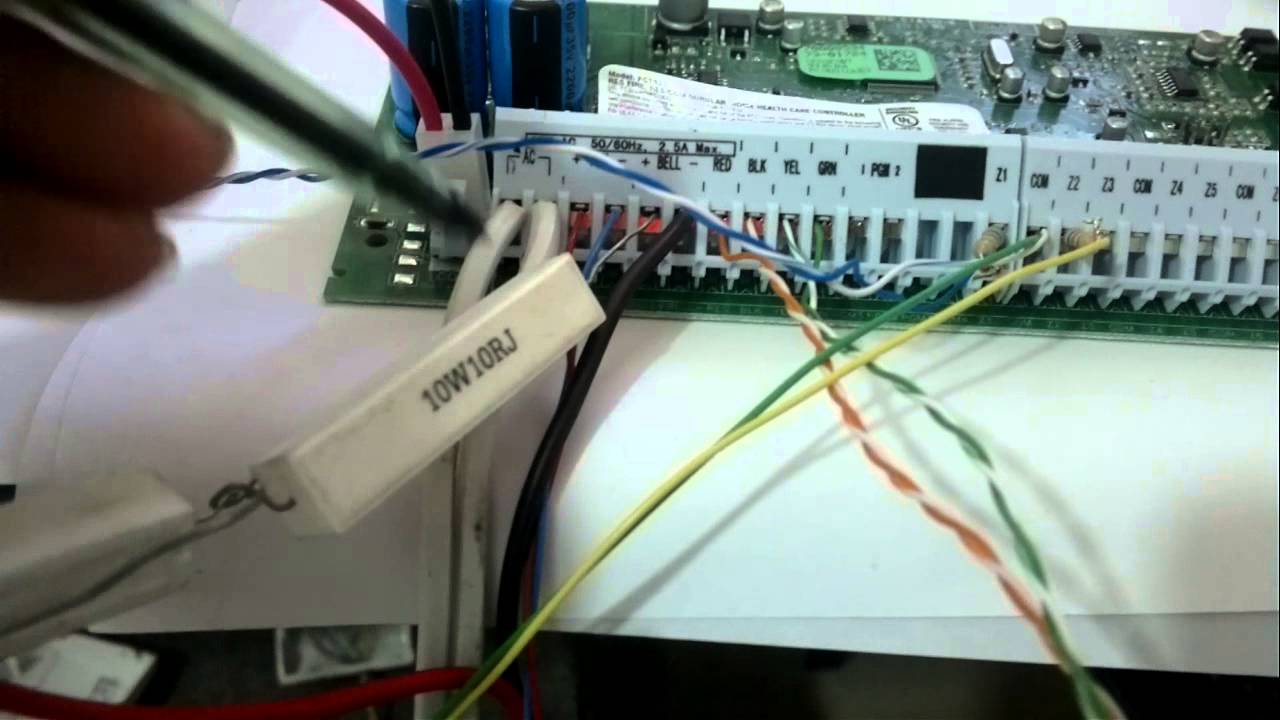

1. Conexão da Alimentação de Corrente Alternada
A primeira etapa consiste em conectar a alimentação de corrente alternada. Siga os passos abaixo:
- Identificação da conexão: No painel da central, procure pela conexão rotulada como "AC".
- Utilização do cabo duplex: Para esta conexão, você pode usar um cabo duplex (calibre 10 é o ideal).
- Conexão: Ligue o cabo à fonte de energia da casa. Lembre-se, em corrente alternada, não há polaridade, então não se preocupe com a posição dos polos.
2. Conexão da Bateria de 12V
Após ligar a alimentação de corrente alternada, prossigamos com a bateria:
- Calibre dos fios: Utilize fios adequados para garantir que a corrente seja transmitida corretamente.
- Conexão correta: Conecte o fio vermelho ao terminal positivo (+) e o fio preto ao terminal negativo (-). É crucial respeitar a polaridade, pois a bateria fornece corrente contínua.
3. Conexão da Sirene
A sirene é um componente essencial do sistema de alarme. Para conectá-la:
- Cabo da sirene: Normalmente, a sirene possui três fios. Utilize apenas os dois que correspondem ao som desejado.
- Identificação de polaridade: Conecte a sirene na terminação “B” (bell), respeitando a polaridade.
4. Conexão do Teclado PK5501
O teclado permitirá que você interaja com o sistema:
- Remoção do teclado: Siga as instruções do manual para retirar o teclado do suporte.
- Conexões: O teclado possui cinco conectores numerados, mas você utilizará apenas quatro: Red (vermelho), Black (negro), Yellow (amarelo) e Green (verde). Conecte cada um nos terminais correspondentes na central.
5. Conexão dos Sensores
Agora, vamos conectar os sensores de segurança:
5.1. Conexão do Sensor Magnético
- Escolha da zona: Neste guia, usaremos a zona um.
- Cabo: O sensor magnético tem dois fios. Conecte um a cada terminal do sensor na zona escolhida.
5.2. Conexão do Sensor de Movimento
- Alimentação: O sensor de movimento requer 12V para funcionar.
- Terminais: Utilize os terminais de alimentação auxiliar respeitando a polaridade.
Dicas para Instalação do Sistema de Alarme DSC
Para garantir uma instalação eficiente e funcional do seu sistema de alarme DSC, siga as dicas abaixo:
Dica 1: Planejamento da Instalação
Antes de começar, faça um esboço da planta da sua residência ou comércio. Determine onde você colocará cada sensor para cobrir todos os ângulos possíveis. Senhas e combinações também devem ser planejadas com antecedência.
Dica 2: Uso de Materiais Adequados
Certifique-se de utilizar cabos de alta qualidade e resistências apropriadas. Os materiais devem ser específicos para o tipo de instalação (interno ou externo), garantindo durabilidade e eficiência.
Dica 3: Testes Frequentes
Após a instalação, é importante testar o sistema. Faça simulações para verificar se os sensores e a sirene estão funcionando corretamente. Isso pode evitar surpresas desagradáveis no futuro.
Dica 4: Manutenção Regular
Um sistema de alarme precisa de manutenção. Verifique as conexões, troque as baterias e mantenha os sensores limpos para garantir um funcionamento ininterrupto.
Dica 5: Programação do Sistema
Aprenda a programar funções do sistema, como a configuração de zonas e a inserção de senhas no teclado PK5501. Um sistema bem programado maximiza a segurança e a eficiência.
FAQ – Perguntas Frequentes sobre o Sistema de Alarme DSC PC1832
1. O que fazer se o sistema não funcionar após a instalação?
Se o seu sistema de alarme DSC PC1832 não estiver funcionando, verifique primeiramente a conexão de todos os cabos. Certifique-se de que o adaptador de corrente alternada está plugged no local correto e que a energia está fluindo. Caso ainda tenha problemas, consulte o manual do usuário ou procure um profissional para auxílio na instalação.
2. Como posso saber se meu sensor de movimento está funcionando adequadamente?
Para testar o sensor de movimento, aproxime-se dele enquanto ele está em operação e verifique se a sirene dispara. Caso não funcione, verifique se a alimentação de 12V está conectada corretamente e se o sensor não está obstruído ou coberto.
3. Quais cuidados devo ter ao instalar o sensor magnético?
Durante a instalação do sensor magnético, certifique-se de que os dois componentes (o ímã e o sensor) estão alinhados corretamente. Além disso, mantenha-os longe de áreas com frequente movimentação para evitar falsos alarmes.
4. Qual é a importância da bateria de 12V no sistema?
A bateria de 12V é crucial, pois fornece energia ao sistema de alarme quando a energia elétrica falha. Assim, seu sistema permanecerá ativo durante quedas de energia, garantindo que sua segurança não seja comprometida em momentos críticos.
5. É possível adicionar mais sensores ao sistema?
Sim, o sistema DSC PC1832 permite a adição de mais sensores. Cada zona está programada para suportar múltiplos sensores, permitindo uma personalização de acordo com suas necessidades de segurança. Para adicionar mais sensores, simplesmente conecte-os às zonas disponíveis e programe-os conforme necessário.
Conclusão
Instalar um sistema de alarme DSC PC1832 com teclado PK5501 pode parecer desafiador, mas com o conhecimento e ferramentas certas, você poderá garantir a segurança do seu espaço. Com o passo a passo, dicas valiosas e respostas a perguntas frequentes, você está pronto para seguir em frente com a instalação. Antes de começar, lembre-se sempre de priorizar a segurança e, em caso de dúvidas, não hesite em buscar ajuda profissional. A segurança do seu lar ou negócio nunca deve ser subestimada!
