Guia Completo sobre o Alarma Programada 555 com Sensor de Luz

Introdução

O circuito Alarma Programada 555 é uma inovadora solução de automação, ideal para quem busca segurança e praticidade em suas aplicações eletrônicas. Neste artigo, vamos explorar em detalhe como esse circuito funciona, com um foco especial no uso do sensor de luz como disparador, proporcionando uma alternativa interessante ao tradicional pulsador. Além disso, traremos dicas valiosas para te ajudar a otimizar a utilização desse circuito e responderemos às principais perguntas que surgem a respeito do tema.

O que é o Circuito 555?

O circuíto 555 é um dos componentes mais versáteis da eletrônica. Desenvolvido na década de 1970, ele se consolidou como uma ferramenta essencial para diversas aplicações, como temporizadores, osciladores e alarmes. No caso específico da alarme programada, utilizamos o 555 em sua configuração de monostável para gerar um sinal de saída que pode ativar uma lâmpada ou um LED com base em um evento, neste caso, a luminosidade captada pelo sensor.

Como Funciona o Circuito 555 com um Sensor de Luz?

O funcionamento deste circuito é simples e envolvente. Ao invés de um botão físico, utilizamos um sensor de luz que detecta a proximidade de uma fonte de luz (neste caso, uma lâmpada). A ideia é que a intensidade luminosa altere o sinal elétrico enviado ao 555, ativando ou desativando a carga conectada, como um LED ou outro tipo de alarme.

1. Sensor de Luz: Este componente detecta a luz e envia um sinal.
2. Resistor: Conecta o sensor ao terra e define a sensibilidade do circuito.
3. Transistor: Amplifica o sinal do sensor, permitindo que o circuito 555 seja ativado ou desativado.
4. Potenciômetro: Esse ajuste permite definir o tempo que o LED ficará aceso após ser ativado pela luz.

Montando o Circuito

Abaixo, descrevemos um passo-a-passo de como montar o circuito Alarma Programada 555 com sensor de luz:

Materiais Necessários:

• Um circuito integrado 555
• Um sensor de luz
• Um transistor (ex: NPN)
• Resistores (valores variando conforme seu projeto)
• Um potenciômetro
• Fios e uma placa de circuito
• Um LED (ou lâmpada) para sinalização

Passo a Passo:

1. Conecte o Sensor de Luz: O sensor deve ser conectado ao terra e a um resistor.
2. Integração do Transistor: O transistor amplificará o sinal. Conecte a base do transistor ao resistor.
3. Conexão do Circuito 555: O pino do 555 deve ser conectado à saída do transistor.
4. Utilização do Potenciômetro: Insira o potenciômetro na linha para ajustar a quantidade de luz necessária para ativar o alarme.

Testando o Circuito

Após a montagem, é hora de testar o circuito. Aproximar uma fonte de luz deve acender o LED, enquanto afastar a luz deve apagá-lo. Ajuste o potenciômetro para definir o tempo que o LED permanecerá aceso.

Dicas para Otimização do Circuito

1. Escolha Adequada do Sensor: Optar por um sensor de alta sensibilidade pode melhorar a resposta do circuito em diferentes condições de iluminação.

2. Uso de Resistores Variáveis: Utilize resistores variáveis para uma maior flexibilidade na configuração do circuito.

3. Isolamento do Circuito: Para testar o circuito, utilize uma placa de ensaio para evitar curtos-circuitos e prolongar a vida útil dos componentes.

4. Verifique as Conexões: Antes de ligar a energia, assegure que todas as conexões estão firmes e corretamente posicionadas.

5. Ajuste do Potenciômetro: Faça testes com diferentes configurações do potenciômetro para entender qual é a melhor para a sua necessidade.

FAQ: Perguntas Frequentes

1. Como o Sensor de Luz Funciona com o Circuito 555?

O sensor de luz funciona com base na variação da luz que ele capta. Quando uma fonte de luz se aproxima, ele altera a resistência em seu circuito, mudando a voltagem. Essa mudança é passada ao circuito 555, que então decide, com base na configuração e no tipo de circuito (monostável ou astável), se irá ativar ou desativar a carga, como o LED. O funcionamento é um excelente exemplo de como a eletrônica pode interagir com o ambiente.

2. Existe Limitação no Tipo de Luz Usada?

Sim, a iluminação utilizada pode influenciar o funcionamento do sensor de luz. Luzes fluorescentes, por exemplo, podem não ser tão eficazes quanto lâmpadas LED ou incandescentes. Para otimizar o desempenho, recomenda-se a utilização de lâmpadas que oferecem um espectro luminoso adequado que o sensor pode detectar. Além disso, a distância entre o sensor e a fonte de luz deve ser cuidadosamente planejada para garantir que o circuito funcione como esperado.

3. O Que Faz o Circuito Parar de Funcionar?

Diversos fatores podem causar a falha no funcionamento do circuito. Um dos principais motivos é a má conexão dos fios e componentes. Verificações regulares sobre o estado dos componentes, especialmente o resistor e o transistor, podem prevenir problemas. Outra causa comum é a utilização de dispositivos incompatíveis com o circuito, como LEDs que não suportam a tensão ou a corrente que o 555 fornece.

4. Posso Usar Outros Tipos de Sensores?

Certamente! Embora o sensor de luz seja a escolha mais comum, existem outros sensores que podem ser utilizados, como sensores de movimento ou até mesmo sensores de som. A configuração do circuito pode necessitar de alguns ajustes, mas a flexibilidade do 555 permite que ele seja integrado com diferentes tipos de sensores. O importante é entender como o sensor interage com a lógica do circuito para que você possa ajustá-lo conforme necessário.

5. Qual é o Tempo Máximo que o LED Pode Permanecer Aceso com o Potenciômetro?

A duração que o LED permanecerá aceso depende do valor do potenciômetro e da configuração do circuito. O ajuste feito no potenciômetro pode variar o tempo de ativação de alguns segundos a aproximadamente 2 minutos, dependendo da resistência utilizada. Para um timer mais prolongado, recomenda-se a combinação de um capacitador maior juntamente com um potenciômetro, permitindo ajustes mais sutis no tempo de ativação.

Considerações Finais

O Alarma Programada 555 com sensor de luz é uma excelente maneira de automatizar projetos, oferecendo segurança e praticidade. Com uma compreensão sólida do funcionamento do circuito e algumas dicas úteis, você poderá explorar diversas aplicações para esse sistema inovador. Seja para um projeto caseiro, uma demonstração científica ou apenas para aprimorar suas habilidades em eletrônica, o circuito 555 é, sem dúvida, uma ferramenta valiosa na caixa de ferramentas de qualquer entusiasta. Explore, teste e não tenha medo de experimentar com diferentes configurações e sensores!

Veja também

• Aprenda a instalar sua alarme em casa grátis passo a passo
• Instalação de alarme: guia rápido e fácil passo a passo
• Instale sua alarme de segurança fácil e rápido

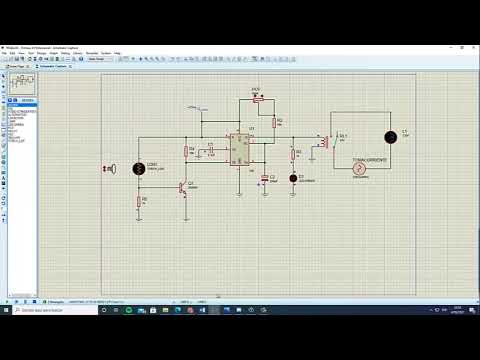

Fonte do Vídeo
