Guia Completo Sobre Circuitos de Alarmas com Compuertas Lógicas
A eletrônica digital é um campo fascinante e, para aqueles que estão ingressando nesse universo, entender como funcionam os circuitos lógicos é essencial. Neste artigo, exploraremos a prática de construção de um circuito de alarme simples usando compuertas lógicas, fornecendo uma visão detalhada do seu funcionamento e aplicações.
O que são compuertas lógicas?
As compuertas lógicas são os blocos de construção da eletrônica digital. Elas realizam operações booleanas básicas, permitindo que sinais elétricos sejam combinados e manipulados de diversas maneiras. As mais comuns são:
- AND: Esta compuerta só ativa a saída quando ambas as entradas estão em nível alto.
- OR: Ativa a saída se pelo menos uma das entradas estiver em nível alto.
- NOT: Inverte o sinal de entrada, transformando nível alto em baixo e vice-versa.
- NAND, NOR e XOR: Variações das compuertas básicas que servem para funções lógicas específicas.
Como funciona um circuito de alarme com compuertas lógicas?
Um circuito de alarme utilizando compuertas lógicas opera com base em sensores que ativam a alarme quando certas condições são atendidas. No exemplo a ser discutido, utilizaremos três interruptores como sensores e mais um interruptor para armar/desarmar o sistema.
Estrutura básica do circuito
- Interruptor de Armar/Desarmar: Este interruptor é fundamental para o funcionamento da alarme. Se estiver fechado, o sistema está ativado; se aberto, a alarme não disparará independentemente das condições dos outros sensores.
- Sensores (Interruptores): Estes são os interruptores que, quando abertos, disparam a alarme. Em nosso projeto, temos três sensores.

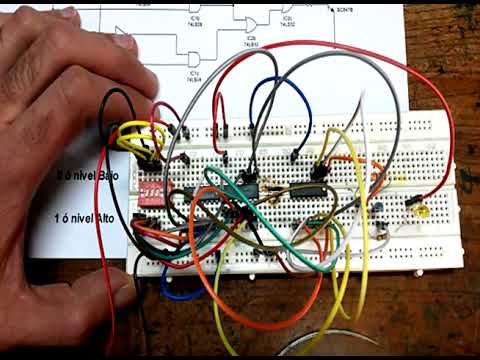

Montagem no Protoboard
A montagem do circuito deve ser feita com um protoboard, onde os circuitos integrados e os interruptores serão conectados. Normalmente, os circuitos integrados utilizados são:
- 74HC04: Composto por seis compuertas NOT.
- 74HC08: Composto por quatro compuertas AND.
- 74HC32: Composto por quatro compuertas OR.
O Processo de Configuração
- Configuração dos Interruptores: O primeiro interruptor deve ser conectado de forma que controle o sistema; os outros três serão os sensores.
- Conexões: Conectar cada saída dos interruptores às entradas do circuito integrado. As saídas dos circuitos integrados devem ser ligadas a um LED para visualização do disparo da alarme.
- Testando o Circuito: Uma vez montado, teste cada configuração de interruptores para garantir que a alarme funcione corretamente.
Dicas para Construir um Circuito de Alarme Eficiente
1. Escolha de Componentes
Escolher componentes de qualidade assegura um funcionamento mais seguro do circuito. Utilize resistores e LEDs apropriados ao seu projeto.
2. Planeje o Circuito
Antes de montar, desenhe o esquema do circuito, isso ajudará a evitar erros de ligação e facilitará a compreensão do funcionamento.
3. Verifique as Conexões
Um dos principais problemas em circuitos montados é erro nas conexões. Sempre verifique cada conexão antes de energizar o circuito.
4. Use Multímetro
Utilize um multímetro para testar se os sinais estão sendo enviados corretamente através do circuito. Isso ajudará a diagnosticar falhas.
5. Documente as Alterações
Mantenha um diário de alterações no circuito. Isso será útil para solucionar problemas e entender o que tem funcionado ou não.
FAQ – Perguntas Frequentes
1. Como funciona um circuito de alarme com compuertas lógicas?
Um circuito de alarme com compuertas lógicas opera através da interação entre sinais elétricos e interruptores. No seu funcionamento básico, há um interruptor que arma ou desarma o circuito. Enquanto este interruptor estiver fechado (em nível alto), o circuito ficará ativo. Os sensores, conectados a compuertas lógicas, têm a função de monitorar o estado do circuito. Quando um desses sensores é aberto (não conduzindo), ele altera a condição de entrada da compuerta, podendo assim disparar uma saída que ativa um LED ou outro meio de alerta.
2. Quais são as principais compuertas lógicas usadas em circuitos de alarme?
As compuertas lógicas mais comuns nos circuitos de alarme são a AND, OR e NOT. A compuerta AND é geralmente usada para garantir que todas as condições do sistema de alarme sejam atendidas antes de ativar a saída; a OR é utilizada para permitir a ativação do alarme com base em um ou mais sensores; e a NOT é utilizada para inverter sinais, contribuindo para a lógica do desligamento do alarme.
3. Quais são os cuidados necessários ao montar um circuito de alarme?
Ao montar um circuito de alarme, alguns cuidados são imprescindíveis. Primeiro, assegure-se de usar componentes que sejam compatíveis entre si, evitando sobrecargas. Além disso, uma estrutura bem desenhada e a disposição organizada dos fios ajudará a manter a segurança e a funcionalidade do circuito. Outro aspecto importante é fazer testes regulares do circuito para garantir que todas as partes estejam funcionando corretamente. Por último, documentar o esquema ajuda a diagnosticar e solucionar problemas que podem surgir.
4. É possível usar mais sensores no circuito de alarme?
Sim, é possível utilizar mais sensores em um circuito de alarme. No entanto, ao adicionar sensores, deve-se considerar a lógica desejada para a operação do sistema. Por exemplo, se você quiser que todos os sensores devem ser acionados para disparar o alarme, utilizar compuertas AND poderá ser ideal. Caso contrário, se qualquer sensor puder disparar o alarme, as compuertas OR devem ser utilizadas. Lembre-se sempre de que a complexidade do circuito aumenta com o número de sensores, e um planejamento cuidadoso é crucial.
5. Como posso integrar meu circuito de alarme a um sistema maior?
Integrar o circuito de alarme a um sistema maior geralmente envolve a utilização de um microcontrolador ou de sistemas de automação residencial. O microcontrolador pode ser programado para monitorar os sinais de saída do seu circuito de alarme e interagir com outros dispositivos, como câmeras de segurança, luzes ou alarmes sonoros. Existem plataformas como Arduino ou Raspberry Pi que são frequentemente utilizadas para esse fim. A chave aqui é entender as interações entre os dispositivos e como gerenciar os sinais de entrada e saída para garantir uma operação eficaz.
Conclusão
Os circuitos de alarme com compuertas lógicas são uma excelente introdução à eletrônica digital. Aprender a montar e testar esses circuitos não apenas proporciona habilidades práticas, mas também abre portas para projetos mais complexos. Com as dicas e informações fornecidas neste artigo, você poderá construir seu próprio sistema de alarme e avançar seu conhecimento no fascinante mundo da eletrônica.
Sinta-se à vontade para deixar suas dúvidas nos comentários, e não hesite em explorar mais sobre este tema fascinante!
