Circuitos de Laboratório de Sistemas Digitais: Prática 1
A prática de laboratório em sistemas digitais é uma parte fundamental do aprendizado em eletrônica. Neste primeiro exercício, os alunos têm a oportunidade de construir e entender um circuito básico, que envolve tanto a alimentação quanto a saída de dados. Vamos explorar com profundidade todos os aspectos da prática, incluindo componentes, funcionamento, dicas e uma sessão de perguntas frequentes (FAQ) que esclarecerá suas dúvidas.
Componentes do Circuito
Fonte de Alimentação
A fonte de alimentação é a base de qualquer circuito eletrônico. Nesta prática, utilizamos uma bateria de 9 volts e um regulador 7805. O regulador serve para converter a tensão de 9 volts em uma saída estável de 5 volts, que é ideal para muitos componentes digitais.
Regulador 7805: Características
- Tensão de saída: 5 volts.
- Facilidade de uso: Não requer ajuste, é plug-and-play.
- Corrente máxima: Geralmente suporta até 1 Ampère.
- Temperatura de operação: Pode operar normalmente em temperaturas entre -40°C a 125°C.
Multímetro
O multímetro é uma ferramenta essencial para qualquer engenheiro ou estudante de eletrônica. Ele nos permite medir a tensão, corrente e resistência no circuito. Durante a prática, utilizamos o multímetro para verificar se a saída do regulador está de fato proporcionando 5 volts.
Interruptor (Switch)
O interruptor é um componente fundamental, pois permite controlar a energia que flui para o circuito. No nosso circuito, ao fechar o interruptor, uma luz LED acende, indicando que a alimentação está funcionando corretamente.
LEDs e Resistores
Os LEDs são componentes ótimos para indicar quando um circuito está ativo. Para proteger o LED e evitar que ele queime, utilizamos uma resistência de 330 ohms em série.
Escolha da Resistência
- Valor ideal: 330 ohms é um valor comum que, aliado a um LED, garante uma corrente segura.
- Função: Limitar a corrente que passa pelo LED, evitando sobrecargas que podem danificá-lo.
Funcionamento do Circuito
Quando ligamos a bateria de 9 volts ao circuito, o regulador 7805 começa a trabalhar, convertendo a tensão para 5 volts. Essa tensão é aplicada ao LED e ao restante do circuito.
- Fechamento do Interruptor: Ao fechar o interruptor, a energia flui através do circuito.
- Destinação da Energia: A energia passa pelo regulador 7805, que reduz a voltagem para 5 volts.
- Acionamento do LED: A corrente então passa pela resistência de 330 ohms e acende o LED, confirmando que o circuito está ativo.

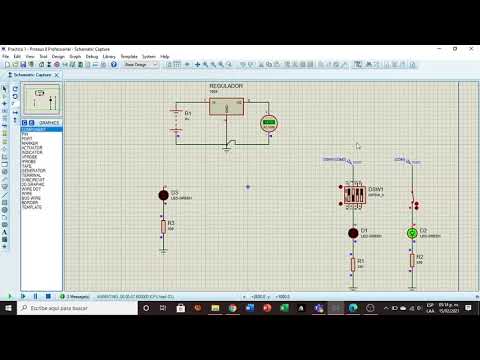

Diagrama do Circuito
Um diagrama do circuito pode ajudar a visualizar as conexões:
[ Bateria 9V ] --- [ Regulador 7805 ] --- [ LED - Resistor 330Ω ]Dicas para Montagem do Circuito
- Verifique as Conexões: Antes de ligar qualquer componente, sempre confira as conexões para evitar curtos-circuitos.
- Utilize Protoboards: Protoboards (ou placas de ensaio) são úteis para testar circuitos antes da soldagem.
- Organize os Fios: Um circuito organizado facilita a identificação de problemas e melhora a estética do projeto.
- Teste com o Multímetro: Após a montagem, utilize o multímetro para medir a tensão em diferentes pontos do circuito.
- Documente o Processo: Anote cada passo da montagem e os valores medidos; isso será útil para revisões e estudos futuros.
FAQ – Perguntas Frequentes
1. O que é um regulador de tensão e por que é importante?
Um regulador de tensão é um componente eletrônico que mantém a tensão de saída constante, independentemente das variações de tensão na entrada ou nas mudanças de carga. Este componente é vital em circuitos elétricos pois garante que dispositivos sensíveis, como microcontroladores e LEDs, receba sempre a tensão correta. Sem o regulador, essas partes do circuito poderiam ser expostas a tensões excessivas, resultando em danos permanentes.
2. Como posso saber se meu LED está queimado?
Um LED queimado geralmente não acende. Para verificar, você pode usar um multímetro configurado para medir a continuidade ou a resistência. Desconecte o LED do circuito e, em seguida, coloque as pontas de prova do multímetro nos terminais do LED. Se o multímetro não mostrar nenhuma leitura, pode indicar que o LED está queimado. Além disso, observe se há sinais de queima, como uma coloração escura no encapsulamento do LED.
3. Quais os riscos de usar uma bateria de 9V em vez de uma de 5V?
Utilizar uma bateria de 9 volts em vez de uma de 5 volts pode provocar danos aos componentes do circuito. A tensão excessiva pode causar superaquecimento e queima de dispositivos eletrônicos, como LEDs e microcontroladores, que não suportam essas altas tensões. É sempre importante utilizar a tensão recomendada para cada componente e garantir que os reguladores estejam operando corretamente.
4. Como posso proteger meu circuito contra curtos-circuitos?
A melhor maneira de proteger seu circuito contra curtos é observar a disposição dos componentes e garantir que não haja fios em contato que possam causar uma ligação indesejada. Além disso, o uso de fusíveis pode oferecer proteção adicional; eles irá interromper a corrente em caso de sobrecarga, evitando danos. Use protoboards para montagens provisórias, assim você pode modificar e isolar partes do circuito facilmente.
5. Posso substituir o regulador 7805 por outro?
Sim, existem outros reguladores de tensão disponíveis que podem substituir o 7805, desde que confiáveis e adequados para a aplicação. Verifique as especificações, como a tensão de entrada e saída, a corrente máxima suportada e outras características para assegurar que o novo regulador atenderá às necessidades do seu circuito. Alternativas populares incluem o LM317 para tensões ajustáveis e o LM1117 para aplicações de menor corrente.
Conclusão
A primeira prática do laboratório de sistemas digitais é um excelente ponto de partida para quem deseja se aprofundar no mundo da eletrônica. Entender o funcionamento dos componentes, como fontes de alimentação, reguladores de tensão, LEDs e resistores, é essencial para o desenvolvimento de habilidades práticas e teóricas. Seja paciente durante o processo de montagem e não hesite em buscar ajuda ou informações adicionais sempre que necessário. Com a prática, você se tornará mais proficiente e confiante na manipulação de circuitos digitais.
