Domine o Mundo da Eletrônica com o NE555, 7490 e 7447: Um Guia Completo
Se você é um entusiasta da eletrônica ou um estudante em busca de aprofundar seus conhecimentos, a união dos circuitos integrados NE555, 7490 e 7447 promete oferecer uma experiência prática e educativa. Neste artigo, vamos explorar as funcionalidades desses componentes, suas aplicações e como você pode utilizá-los em seus projetos.
O que são os Circuitos Integrados?
Os circuitos integrados (CIs) são componentes eletrônicos que combinam múltiplos circuitos em uma única unidade. Eles são fundamentais na construção de diversas aplicações, desde simples alarmes até computadores complexos. Cada CI tem uma função específica, e aqui, destacamos três deles:
NE555: O Astável Versátil
O NE555 é um temporizador muito popular que pode ser configurado para operar em modo astável ou monoestável. Sua versatilidade permite a criação de sinais de pulso, que são úteis em diversas aplicações, como geração de tons, temporizadores e controle de luzes.
7490: O Contador Decadigital
O 7490 é um contador decimal assíncrono que conta de 0 a 9. É uma peça essencial em projetos que requerem contagem, como medidores, cronômetros e controles de eventos. Com a capacidade de ser configurado em cascata, você pode criar contadores que vão além do 9.
7447: O Decodificador da Luz
Finalmente, o 7447 é um decodificador BCD para display de 7 segmentos. Ele se conecta diretamente ao 7490, transformando sua saída em um formato que pode ser exibido ao público. Isso torna suas contagens visualmente acessíveis e imprime um toque de interação em seus projetos.
Como Funciona a Integração entre NE555, 7490 e 7447

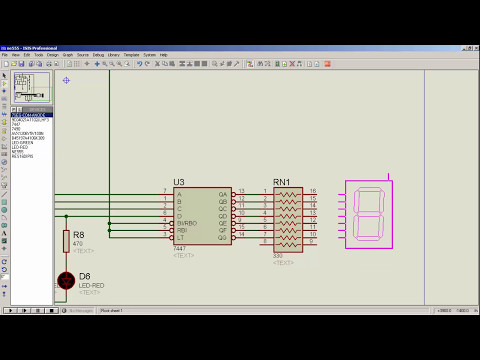

Para aproveitar a interatividade entre esses componentes, vamos examinar uma configuração clássica onde o NE555 gera um sinal de pulso que aciona o contador 7490, que por sua vez se conecta ao 7447 para exibir os números em um display de 7 segmentos.
-
Configuração do NE555: Quando configurado em modo astável, o NE555 fornece pulsos regulares que serão enviados ao contador. A frequência desses pulsos pode ser ajustada, permitindo que você controle a velocidade de contagem.
-
Contagem do 7490: O 7490 conta cada pulso do NE555. Ao atingir 10 pulsos, ele retorna a zero, permitindo que ele conte de 0 a 9.
- Decodificação pelo 7447: Assim que o 7490 conta, suas saídas BCD são recebidas pelo 7447, que converte esses dados em um formato que pode ser exibido em um display de 7 segmentos.
Aplicações Práticas
Esse conjunto de circuitos pode ser utilizado em diversas aplicações:
- Cronômetros: Ideal para compor um cronômetro digital em competições.
- Contadores de Pessoas: Use em entradas e saídas de eventos para contabilizar a movimentação do público.
- Luzes Pisca-Pisca: Configure para controlar a frequência de luzes piscantes em shows e decorações.
Dicas para Uso Eficiente dos CIs
Dica 1: Escolha o NE555 Adequado
Existem diversas variantes do NE555. Embora todos sigam a mesma lógica básica, as especificações elétricas podem variar. Escolha aquele que melhor se adapte a suas necessidades, especialmente em relação à tensão e frequência de operação.
Dica 2: Utilize Resistores e Capacitores de Qualidade
Os valores de resistores e capacitores usados para determinar a frequência do NE555 devem ser de boa qualidade. Componentes de baixo custo podem resultar em instabilidades e erros na contagem.
Dica 3: Proteja os Circuitos com Fusíveis
Os circuitos podem ser suscetíveis a curtos-circuitos. Use fusíveis adequados para proteger seu projeto contra danos irreversíveis. Isso não apenas prolonga a vida útil do circuito, mas também vai garantir a segurança do usuário.
Dica 4: Teste Antes de Finalizar
Teste cada componente individualmente antes de integrá-los em um único circuito. Isso ajuda a identificar problemas rapidamente e evita a frustração na fase de montagem.
Dica 5: Documente Todas as Alterações
Ao modificar o circuito, anote todas as mudanças nas especificações. Isso facilitará futuras manutenções ou expansões e ajudará outros que possam trabalhar no projeto.
FAQ: Perguntas Frequentes
1. O que é um CI e qual a sua importância na eletrônica?
Os circuitos integrados (CIs) são essenciais na eletrônica moderna, pois permitem a miniaturização e a eficiência na montagem de circuitos complexos. Um CI pode conter centenas ou milhares de componentes, como transistores e resistores, em apenas um pequeno chip. Sua importância está diretamente relacionada à possibilidade de desenvolver dispositivos compactos que realizam funções diversas, dando origem a tecnologias como smartphones, computadores e muitos dispositivos que utilizamos diariamente.
Além disso, o uso de CIs economiza espaço e recursos na fabricação de eletrônicos, facilitando a produção em massa. Isso também proporciona mais confiabilidade e estabilidade às aplicações desenvolvidas, uma vez que os CIs são testados individualmente durante o processo de fabricação.
2. Como posso implementar um contador usando NE555, 7490 e 7447?
Para implementar um contador utilizando os CIs NE555, 7490 e 7447, siga os passos seguintes:
-
Configuração do NE555: Conecte o NE555 em modo astável, utilizando resistores e capacitores para determinar a frequência desejada. A saída de pulso do NE555 será a entrada do contador.
-
Montagem do 7490: Connecte a saída do NE555 à entrada de clock do 7490. Configure o 7490 para contar de 0 a 9 ligando as entradas de controle adequadamente.
- Integração do 7447: Por fim, conecte as saídas BCD do 7490 às entradas do 7447. Faça a conexão do 7447 a um display de 7 segmentos. Quando tudo estiver pronto, ao garantir que a corrente e as tensões estão corretas, você verá os números piscando no display a cada pulso do NE555.
3. Quais são os principais desafios ao trabalhar com esses CIs?
Os principais desafios ao trabalhar com os CIs NE555, 7490 e 7447 incluem:
-
Ajuste de Resistores e Capacitores: Encontrar os valores corretos pode ser complicado, pois eles determinam a saída do NE555. É importante realizar cálculos precisos e ter um multímetro para medições no circuito.
-
Conexões e Encurtamento: Realizar as conexões corretamente é imprescindível. Fios mal conectados ou falhas podem causar mal funcionamento. Um erro comum é a conexão incorreta dos pinos do 7490 e do 7447.
- Alimentação Inadequada: Certifique-se de que os CIs estejam sendo alimentados com a tensão correta. A maioria deles opera na faixa de 5V, mas uma sobrecarga pode danificar permanentemente os chips.
4. O que é um display de 7 segmentos e como utilizá-lo?
Um display de 7 segmentos é um dispositivo eletrônico que pode representar números de 0 a 9, utilizando um conjunto de LED’s dispostos em forma de número 8. Ele é muito comum em contadores digitais, relógios e medidores. O uso do display é simples: cada segmento é ligado ou desligado para formar os números.
Para utilizá-lo com os CIs mencionados, conecte as saídas do 7447 às portas correspondentes do display. Ao contar a partir do 7490, o 7447 decodifica automaticamente e acende os segmentos corretos para exibir o valor.
5. Onde posso encontrar componentes para meus projetos eletrônicos?
Nos dias de hoje, existem várias fontes onde você pode adquirir componentes eletrônicos:
-
Lojas Físicas de Eletrônicos: Muitas cidades têm lojas especializadas em componentes eletrônicos que oferecem uma ampla gama de itens.
-
Sites de E-commerce: Plataformas como eBay, Amazon e Mercado Livre oferecem produtos variados a preços competitivos. Certifique-se de escolher vendedores bem avaliados.
- Distribuidores de Componentes: Sites específicos como Mouser, Digi-Key e RS Components são especializados em vender uma vasta gama de componentes com descrição técnica detalhada.
Conclusão
A combinação dos circuitos integrados NE555, 7490 e 7447 oferece uma excelente oportunidade para entender os princípios da eletrônica digital. Nessa jornada, você não apenas desenvolverá um projeto funcional, mas também aprimorará suas habilidades e abrirá portas para futuras criações. Siga as dicas e os passos descritos e divirta-se explorando o fascinante mundo da eletrônica!
