Título: Tudo que Você Precisa Saber sobre Modulação por Ancho de Pulso (PWM)
Introdução
A modulação por largura de pulso, ou PWM (do inglês, Pulse Width Modulation), é uma técnica amplamente utilizada em sistemas eletrônicos e de controle, que permite o gerenciamento eficiente da energia e do desempenho de diversos dispositivos. Neste artigo, exploraremos esse conceito em profundidade, abordando seus princípios, aplicações e vantagens. Se você deseja entender como o PWM pode revolucionar seus projetos eletrônicos, continue a leitura!
O que é Modulação por Largura de Pulso?
A modulação por largura de pulso é um método de controlar a potência fornecida a dispositivos elétricos, variando a largura dos pulsos em um sinal. Em essência, o PWM envolve a alternância entre os estados ligado e desligado de um sinal, permitindo que a média da tensão de saída seja ajustada de acordo com a largura do pulso.
Principais Conceitos de PWM
Para entender melhor o funcionamento do PWM, é importante familiarizar-se com alguns conceitos-chave:
-
Ciclo de Trabalho (Duty Cycle): Refere-se à porcentagem do tempo em que o sinal está ativo em um ciclo completo. Um ciclo de trabalho de 50% significa que o sinal está ligado metade do tempo e desligado na outra metade.
-
Frequência: A frequência do PWM determina a velocidade com que os pulsos são repetidos. Isso pode impactar a eficiência e o desempenho do sistema em que é aplicado.
- Amplitude: Embora a modulação por largura de pulso se concentre na largura dos pulsos, a amplitude do sinal também pode afetar a potência total disponível para o dispositivo.
Como Funciona a Modulação por Largura de Pulso?
O princípio básico do PWM é simples: ao variar a largura dos pulsos, é possível alterar a quantidade média de energia fornecida ao dispositivo. Quando o sinal é ligado, a energia flui para a carga; quando desligado, a energia é interrompida. A velocidade com que esses pulsos ocorrem e quantas vezes o sinal permanece "ligado" em um ciclo determina a potência média que a carga recebe.
Diagrama de Modulação por Largura de Pulso
Para visualizar a modulação por largura de pulso, imagine um gráfico que representa o tempo ao longo do eixo horizontal e a voltagem ao longo do eixo vertical. Em um ciclo de PWM, há um padrão claro de pulsos alternados, onde a altura (ou voltagem) permanece constante, mas a duração de cada "ligado" varia.
Aplicações Práticas do PWM

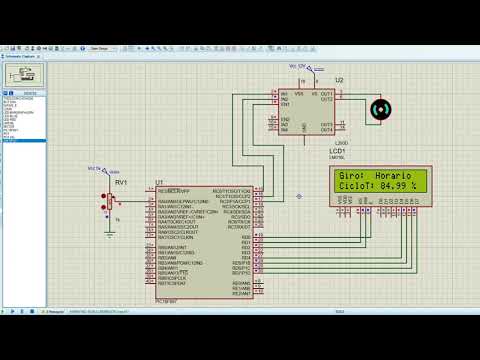

Controle de Motores
Uma das utilizações mais comuns do PWM é no controle de motores elétricos. O ajuste da velocidade do motor pode ser realizado mudando o ciclo de trabalho do PWM. Assim, aumentando ou diminuindo a largura dos pulsos, é possível controlar a velocidade do motor de forma eficiente.
Iluminação
O PWM também é utilizado em sistemas de iluminação, como LEDs. Modificando a largura dos pulsos, é possível regular o brilho das lâmpadas, proporcionando uma economia de energia eficaz sem a necessidade de dimmers tradicionais.
Fonte de Alimentação
Em fontes de alimentação comutadas, o PWM permite a regulação de tensão e corrente. Essa técnica ajuda a melhorar a eficiência e minimizar o calor gerado durante a operação.
Comunicação
No campo da comunicação, o PWM pode ser utilizado para transmitir dados, codificando informações em variações de largura de pulso. Isso é comum em sistemas de telecomunicação e em interface de controle.
Aquecimento
Sistemas de aquecimento, como aquecedores e chuveiros elétricos, podem usar PWM para ajustar a temperatura de forma precisa, evitando picos de consumo e economizando energia.
Vantagens da Modulação por Largura de Pulso
A modulação por largura de pulso traz uma série de vantagens:
-
Eficiência Energética: O PWM é um método muito eficiente para controlar dispositivos, pois gera menos calor em comparação com outros métodos de controle.
-
Precisão: O controle da largura do pulso permite um gerenciamento preciso da potência, fundamental em aplicações que exigem operações delicadas.
-
Redução de Ruído: O PWM pode ser utilizado para reduzir o ruído em sistemas eletrônicos, especialmente quando se trata de controle de motores.
-
Versatilidade: Sua aplicação é ampla, podendo ser utilizada em diversos sistemas eletrônicos, desde automação até consumo de energia.
- Facilidade de Implementação: A modulação por largura de pulso pode ser facilmente implementada em circuitos eletrônicos, utilizando microcontroladores e transistores.
Dicas para Utilizar PWM
Dica 1: Escolha a Frequência Adequada
A escolha da frequência do PWM pode impactar significativamente o desempenho do seu sistema. Frequências muito baixas podem resultar em um acabamento áspero no controle de potência, enquanto frequências muito altas podem levar a problemas de aquecimento. Experimente diferentes frequências para encontrar a melhor opção para o seu projeto.
Dica 2: Utilize Filtros
Filtros podem ajudar a suavizar a saída do PWM, especialmente em aplicações de áudio. Considere a implementação de filtros passa-baixas para reduzir a ondulação na saída, melhorando a eficiência e a qualidade do sinal.
Dica 3: Verifique a Integridade do Sinal
É fundamental monitorar e garantir que o sinal PWM esteja intacto. Interferências podem distorcer a largura dos pulsos, resultando em um desempenho irregular. Utilize osciloscópios para examinar a forma de onda PWM e assegurar que as especificações estejam sendo atendidas.
Dica 4: Otimize o Ciclo de Trabalho
Ajustar o ciclo de trabalho de maneira precisa pode maximizar a eficiência e a resposta do seu sistema. Teste diferentes parâmetros para descobrir a melhor configuração e garantir um desempenho ideal.
Dica 5: Considere o Calor Gerado
Embora o PWM seja uma técnica eficiente, ainda pode gerar calor em alguns componentes. Certifique-se de que os dispositivos utilizados tenham um bom dissipador de calor ou estejam em um ambiente ideal para evitar superaquecimentos.
Perguntas Frequentes (FAQ)
1. Qual é a diferença entre PWM e modulação de frequência?
A modulação por largura de pulso (PWM) e a modulação de frequência são duas técnicas distintas de controle e transmissão de sinais. Enquanto o PWM altera a largura dos pulsos, mantendo a frequência constante, a modulação de frequência muda a frequência do sinal, mantendo a largura constante. Cada técnica tem suas aplicações e características específicas; por exemplo, o PWM é amplamente utilizado em controle de potência, enquanto a modulação de frequência é comum em telecomunicações.
2. O PWM pode ser utilizado em circuitos analógicos?
Embora o PWM seja frequentemente associado a circuitos digitais, ele também pode ser utilizado em circuitos analógicos, especialmente quando se trata de controle de potência em dispositivos como motores e LEDs. No entanto, é essencial implementar filtros adequados para suavizar a saída do PWM e evitar a ondulação indesejada em um ambiente analógico. A interação entre PWM e circuitos analógicos pode ser complexa, mas, quando implementada corretamente, traz eficiência e versatilidade aos projetos.
3. Quais são as limitações do PWM?
Apesar de suas várias vantagens, o PWM possui algumas limitações. A primeira delas é o aquecimento. Embora o PWM seja mais eficiente que outros métodos de controle, a geração de calor em componentes ainda pode ser um problema, especialmente em aplicações de alta potência. Além disso, o uso de PWM em altas frequências pode gerar interferência eletromagnética, impactando o desempenho de circuitos sensíveis. Outro ponto é que a precisão do controle do PWM pode ser afetada por flutuações na alimentação de energia e no tempo de resposta dos dispositivos conectados.
4. Como posso medir a eficiência do meu sistema PWM?
Para avaliar a eficiência do seu sistema PWM, você pode usar um multímetro para medir a corrente e a voltagem na carga e, em seguida, calcular a potência de entrada e saída. A eficiência é dada pela razão entre a potência de saída e a potência de entrada. Além disso, oscilloscalpios são ferramentas valiosas para visualizar a forma de onda PWM, ajudando a identificar qualquer distorção ou problema de sinal que possa impactar a eficiência do sistema.
5. Existem alternativas ao PWM?
Sim, existem outras técnicas de controle de potência que podem ser utilizadas como alternativas ao PWM. Um exemplo é a modulação por largura de impulso (PWM), em que a altura do pulso é ajustada em vez da largura. Outra alternativa é a modulação de fase, frequentemente utilizada em dimmers para controlar a luz. A escolha entre essas técnicas depende das necessidades específicas do projeto, incluindo eficiência desejada, complexidade e requisitos de custo.
Conclusão
A modulação por largura de pulso é uma técnica poderosa que desempenha um papel crucial em diversas aplicações eletrônicas. Desde o controle de motores até sistemas de iluminação e comunicação, o PWM oferece uma maneira eficiente e versátil para gerenciar energia. Ao aplicar as dicas e compreensões apresentadas neste artigo, você estará mais bem preparado para implementar soluções de PWM em seus projetos, garantindo desempenho, eficiência e inovação.
Se você tiver alguma dúvida ou desejar discutir mais sobre o tema, sinta-se à vontade para deixar um comentário ou entrar em contato. A tecnologia do PWM pode transformar suas ideias em realidade de uma maneira que você nunca imaginou!
