Como Criar uma Alarme com Portas Lógicas: Um Guia Completo
Introdução
Criar uma alarme usando portas lógicas é uma atividade fascinante e educativa que combina teoria e prática. Neste artigo, vamos explorar os conceitos fundamentais por trás das portas lógicas, os materiais necessários e o passo a passo para montar seu próprio circuito de alarme.
O que são portas lógicas?
As portas lógicas são elementos fundamentais na eletrônica digital. Elas recebem uma ou mais entradas e produzem uma saída com base em uma regra lógica específica. As portas lógicas mais comuns são AND, OR e NOT. Utilizando essas portas, podemos criar circuitos que desempenham funções complexas, como alarmes.

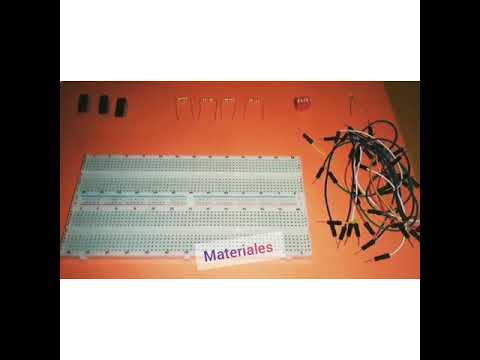

Materiais Necessários
Antes de iniciar a montagem do seu circuito de alarme, você precisará dos seguintes materiais:
- Três portas lógicas: Podem ser AND, OR ou NOT, dependendo da lógica que você pretende implementar.
- Quatro resistores de 220 ohms: Esses componentes ajudarão a controlar a corrente elétrica que flui pelo circuito.
- Um switch: Um interruptor que serve para ativar ou desativar o circuito.
- Um LED de qualquer cor: O LED será o indicador visual do funcionamento do seu alarme.
- Uma protoboard: Uma placa de ensaio que facilita a montagem do circuito sem solda.
- Cabo de condução: Fios para conectar os diferentes componentes.
Montagem do Circuito
Passo a Passo
Passo 1: Preparação da Protoboard
- Disposição dos Componentes: Posicione a protoboard em um local onde você tenha espaço suficiente para trabalhar. Comece colocando os três portas lógicas na protoboard.
- Conecte os Res resistores: Separe os resistores e conecte-os onde for necessário nos terminais das portas lógicas.
Passo 2: Conexão do Switch
- O switch deve ser colocado na posição que você achar mais acessível. Conecte um dos terminais do switch à entrada da porta lógica e o outro terminal ao GND (terra) da protoboard.
Passo 3: Conexão do LED
- A saída da porta lógica deve ser conectada ao LED. Lembre-se de conectar o terminal positivo (anodo) do LED à saída da porta lógica e o terminal negativo (catodo) ao GND através de um resistor de 220 ohms.
Passo 4: Verificação
- Antes de realizar qualquer teste, verifique se todas as conexões estão corretamente feitas. Isso evitará problemas durante o funcionamento do circuito.
Testando o Circuito
Agora que você montou o seu circuito, é hora de testá-lo. Ao acionar o switch, o LED deve acender ou apagar dependendo da lógica que você implementou. Se o LED não acender, verifique todas as conexões novamente.
Dicas para Melhorar Seu Circuito de Alarme
-
Utilização de Portas Lógicas Diferentes: Experimente usar combinações diferentes de portas lógicas para criar diferentes funcionalidades de alarme. As portas OR, NOT e AND podem ser utilizadas em conjunto para criar uma lógica mais complexa.
-
Adicionando Sensores: Considere adicionar sensores de movimento ou de proximidade ao seu circuito. Isso tornará seu alarme mais eficaz e versátil.
-
Utilize um Buzzer: Em vez de um LED, você pode usar um buzzer que emite som quando o alarme é acionado. Isso pode ser mais útil em situações em que um alerta sonoro é necessário.
-
Teste em Diferentes Condições: Teste seu circuitos em diferentes condições de iluminação e ambientes para assegurar que a leitura do switch e/ou sensor esteja sendo precisa.
- Documente o Processo: Mantenha um registro das etapas que você seguiu ao construir seu alarme. Isso não só ajudará você a entender o que funcionou e o que não funcionou, mas também servirá como uma referência para projetos futuros.
FAQ (Perguntas Frequentes)
1. O que são portas lógicas e como funcionam?
As portas lógicas são componentes eletrônicos que realizam operações lógicas em sinais digitais. Elas possuem entradas e saídas, permitindo que as informações sejam processadas de forma binária (0 ou 1). Por exemplo, uma porta AND requer que todas as suas entradas sejam verdadeiras (1) para que a saída também seja verdadeira. Isso é fundamental na construção de circuitos digitais, como o alarme que estamos criando.
2. Posso usar qualquer tipo de LED no circuito de alarme?
Sim, você pode usar LED de diferentes cores e tamanhos no seu circuito. No entanto, é importante escolher um LED que suporte a voltagem e a corrente do circuito. Um LED padrão funciona bem com 20mA, e a utilização de resistores ajuda a manter a corrente dentro de limites seguros para o LED.
3. Existe alguma maneira de otimizar o consumo de energia do meu circuito?
Sim, existem várias maneiras de otimizar o consumo de energia. Por exemplo, você pode usar LEDs de baixo consumo ou implementar um modo de espera para o circuito quando não está em uso. Além disso, a utilização de componentes que operam em voltagens mais baixas pode ajudar a reduzir significativamente o consumo energético.
4. Como eu posso incrementar meu alarme para torná-lo mais seguro?
Uma maneira de incrementar seu alarme é adicionar mais sensores, como detectores de movimento ou invasão, que possam ativar o LED ou buzzer em caso de detecção de movimento. Outra opção é conectar o alarme a um sistema de notificação, como um SMS ou um alerta por app, para que você receba avisos em tempo real.
5. Se eu não tiver uma protoboard, posso montar o circuito em outra superfície?
Sim, é possível montar o circuito em outra superfície, mas a protoboard oferece a vantagem de facilitar alterações e testes sem a necessidade de soldagem. Se você não tiver uma, pode usar um pedaço de papelão e conectar os componentes utilizando fita adesiva e fios, embora isso não seja tão prático para testes rápidos.
Conclusão
Montar um alarme utilizando portas lógicas é uma excelente forma de aprender sobre eletrônica e lógica digital. Embora possa parecer complicado no início, com um pouco de prática e paciência, você poderá criar um circuito funcional e até mesmo personalizá-lo para atender às suas necessidades específicas. Siga os passos descritos, utilize as dicas fornecidas e não hesite em experimentar novas ideias. Boa sorte na sua jornada na eletrônica!
