Mostrando Entrada no Porto A do ATMEGA1284P: Um Guia Detalhado

A tecnologia microcontroladora é uma ferramenta poderosa para engenheiros e entusiastas da eletrônica. Neste artigo, vamos explorar como usar o ATMEGA1284P para trabalhar com entradas no porto A. Com foco em um exemplo prático, você aprenderá desde a configuração básica até a implementação de um projeto real utilizando LEDs e resistores. Se você é estudante ou profissional da área, este guia irá enriquecer sua compreensão sobre microcontroladores.

O Que Você Precisa Saber Sobre o ATMEGA1284P

Introdução ao ATMEGA1284P

O ATMEGA1284P é um microcontrolador da Atmel (hoje parte da Microchip Technology) que se destaca por suas características e versatilidade. Com 128 KB de memória flash, 16 KB de RAM e diversos pinos de entrada e saída, ele é ideal para projetos que exigem controle digital e analógico.

Principais Características

• Memória: 128 KB de memória flash
• RAM: 16 KB
• Pinos: 32 pinos, com diversas funções
• Conversor Analógico-Digital: 10 bits
• Interface SPI, I2C e UART: Para comunicação eficiente

Preparando o Ambiente

Antes de começar com o projeto prático, é importante garantir que você tenha todos os componentes necessários e que seu ambiente de desenvolvimento esteja configurado corretamente.

Componentes Necessários

• ATMEGA1284P: O microcontrolador principal
• Resistores: 4 resistores para controlar os LEDs
• LEDs: Diferentes cores para visualização
• Fonte de Alimentação: 5V, para alimentar o circuito
• Placa de Protótipo: Para facilitar a montagem do circuito
• Cabos de Conexão: Para ligações elétricas

Montagem do Circuito

1. Conectar a Fonte de Alimentação: Certifique-se de que a sua fonte esteja configurada para 5V.
2. Posicionar os Componentes na Placa: Monte o ATMEGA1284P e os resistores na placa de protótipo.
3. Conectar os LEDs: Ligue cada LED a um dos pinos do porto A, conforme descrito no seu circuito.
4. Verificar as Conexões: Confirme se todas as conexões estão corretas antes de energizar o circuito.

Programação do ATMEGA1284P

Após a montagem, é hora de programar o microcontrolador. Vamos usar um código simples em C para configurar o porto A como entradas e controlá-los por meio de botões.

Código Exemplo

#include <avr/io.h>
#include <util/delay.h>

int main(void) {
    // Configura PB0, PB1 e PB2 como entradas
    DDRB &= ~(1 << PB0 | 1 << PB1 | 1 << PB2);

    // Loop principal
    while (1) {
        if (PINB & (1 << PB0)) {
            // Acende o LED 1
            PORTA |= (1 << PA0);
        } else {
            PORTA &= ~(1 << PA0);
        }
        // Repita para PB1 e PB2
        // ...
    }
}

Explicação do Código

• DDRB: Configura os pinos como entrada.
• PORTA: Utiliza o porto A para acender os LEDs.
• _delay: Controla o tempo de resposta dos LEDs.

Como Funciona o Projeto

Neste projeto, cada botão controla um LED distinto. Quando o botão correspondente é pressionado, o LED acende, confirmando que a entrada foi reconhecida.

Funcionamento dos LEDs

• LED 1: Conectado ao PB0
• LED 2: Conectado ao PB1
• LED 3: Conectado ao PB2
• LED 4: Conectado ao PB3

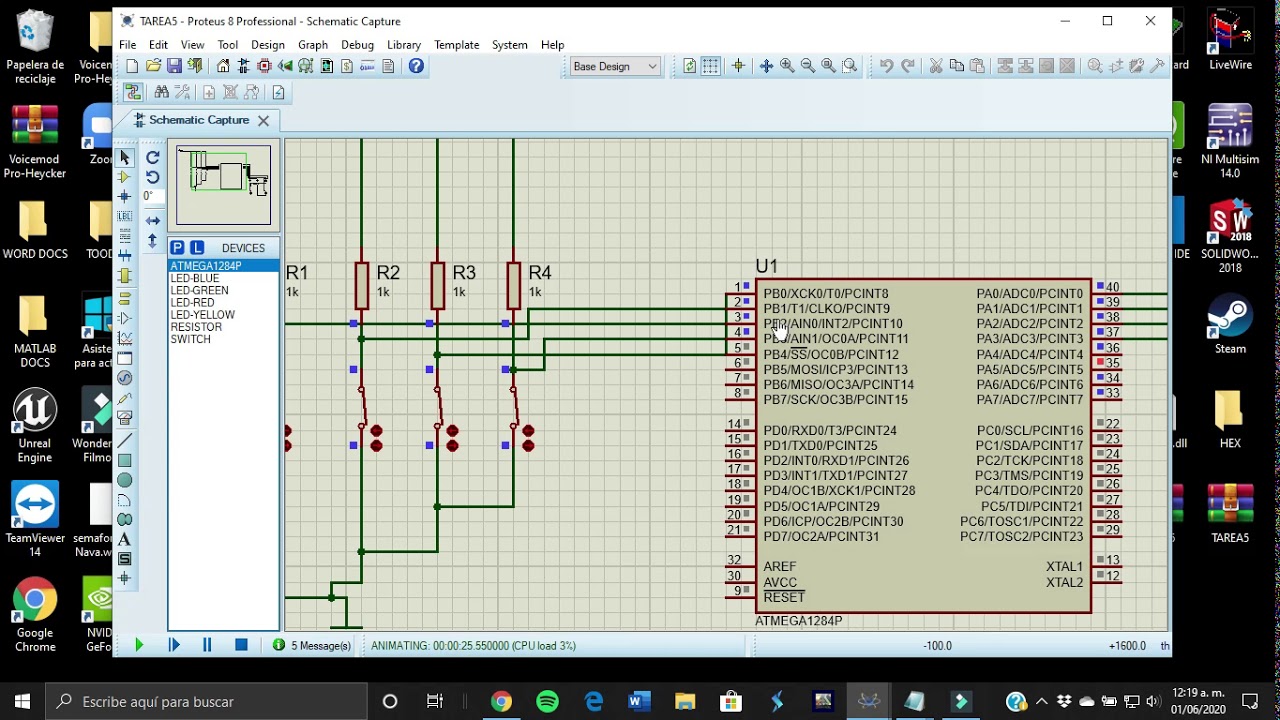

Mapa de Conexões

Dicas para Melhorar Seu Projeto

1. Utilize Debouncing: Evite múltiplos sinais ao pressionar botões usando técnicas de debouncing.
2. Comunique-se com Outros Dispositivos: Explore a comunicação UART ou SPI para integrar outros componentes ao seu projeto.
3. Experimente Diferentes LEDs: Use LEDs de cores diferentes para diferenciação visual.
4. Implementação de Interrupts: Melhore a eficiência do seu código utilizando interrupções.
5. Monitore a Consumo de Energia: Utilize modos de baixo consumo para prolongar a duração da sua bateria.

FAQs sobre o ATMEGA1284P e Entradas no Porto A

1. O que é o ATMEGA1284P e quais suas aplicações?

O ATMEGA1284P é um microcontrolador de 8 bits da Atmel, amplamente usado em projetos de automação, robótica e controle industrial. Sua versatilidade e custo acessível tornam-no ideal para desenvolvimento de aplicações variadas, desde sistemas embarcados simples até complexos dispositivos eletrônicos.

2. Como configurar as portas do ATMEGA1284P?

Para configurar as portas do ATMEGA1284P, você deve definir os pinos específicos como entrada ou saída no seu código. Isso é feito através do registro DDR (Data Direction Register). Configurar um pino como entrada permite que ele receba sinais, enquanto configurá-lo como saída permite que ele envie sinais.

3. Quais são os tipos de entradas que posso usar?

Você pode usar entradas digitais e analógicas. As entradas digitais permitem que você detecte estados alto ou baixo (1 ou 0), enquanto as entradas analógicas podem ser usadas para ler valores variáveis de sensores, como potenciômetros.

4. Como conectar resistores e LEDs?

Os resistores são usados para limitar a corrente que flui através dos LEDs e evitar que eles queimem. A conexão correta é essencial; o resistor deve ser inserido em série com o LED e ligado ao pino do microcontrolador. A polaridade do LED também deve ser respeitada, com o terminal positivo (ânodo) conectado ao pino e o terminal negativo (cátodo) conectado à terra.

5. Quais ferramentas de desenvolvimento são recomendadas?

Existem várias ferramentas de desenvolvimento para programar o ATMEGA1284P. Algumas das mais populares incluem o Arduino IDE, Atmel Studio e PlatformIO. Essas ferramentas oferecem interfaces amigáveis e bibliotecas que facilitam o processo de programação e upload do seu código para o microcontrolador.

Conclusão

O ATMEGA1284P é um microcontrolador poderoso e versátil, ideal para projetos que envolvem controle de entradas e saídas. Neste guia, mostramos como configurar as portas, programar o microcontrolador e construir um projeto básico com LEDs e botões. Ao seguir as dicas e as melhores práticas mencionadas, você estará mais preparado para desenvolver projetos mais complexos e aproveitar ao máximo suas habilidades em eletrônica e programação.

Lembre-se de sempre testar suas conexões e seu código antes de implementar projetos mais avançados. A prática leva à perfeição e, com o ATMEGA1284P, as possibilidades são infinitas!
