Título: Explorando o Circuito Flip Flop JK: Prática e Aplicações no Design Eletrônico
Quando se trata de circuitos digitais, um dos componentes mais interessantes e versáteis que encontramos é o Flip Flop JK. Neste artigo, vamos explorar o funcionamento do Flip Flop JK, como ele se integra em projetos eletrônicos e oferecer dicas práticas para otimizar seu uso. Além disso, asseguraremos que você tenha uma compreensão clara sobre o seu funcionamento e aplicações.
O Que é um Flip Flop JK?
O Flip Flop JK é um dispositivo eletrônico que atua como um elemento de armazenamento de dados binários. Ele pode ser utilizado em uma variedade de aplicações, desde contagem até registros e memória. O JK é uma evolução de outro tipo de Flip Flop, o RS, e oferece mais funcionalidades, tornando-o um dos favoritos entre engenheiros e entusiastas da eletrônica.
Como Funciona o Flip Flop JK?
O funcionamento do Flip Flop JK depende de suas entradas, que são conhecidas como J e K, e de seu relógio (clock). Quando o sinal do relógio é ativado, o estado do circuito muda com base nas entradas J e K:
- J = 1, K = 0: O estado do Flip Flop é definido como 1.
- J = 0, K = 1: O estado do Flip Flop é definido como 0.
- J = 1, K = 1: O estado do Flip Flop muda (toggle).
- J = 0, K = 0: O estado permanece inalterado.
O Flip Flop JK é interessante porque pode armazenar ou alternar informações dependendo das entradas, tornando-o altamente versátil para designs de circuitos.
Estrutura do Circuito

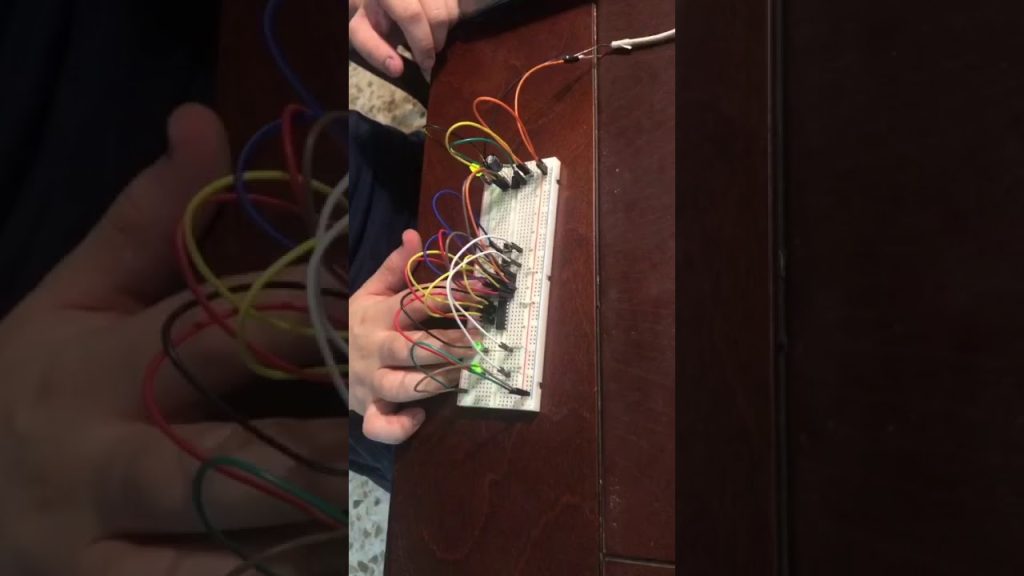

Um circuito típico de Flip Flop JK incluirá componentes como resistores, capacitores e, frequentemente, LEDs para visualização. por exemplo, muitos designs utilizam um contador feito com um N55 e um conjunto de resistores, como o 74LS08, que é um circuito lógico utilizado para construir a lógica fundamental do Flip Flop.
Vantagens do Flip Flop JK
- Versatilidade: Pode atuar como contador ou registrador.
- Memória Nativa: Capaz de armazenar dados de maneira mais eficiente.
- Simples Interação: Funciona bem com simples pressionamentos de botão.
- Aplicações Diversificadas: Pode ser usado em relógios digitais, contadores de eventos, etc.
- Facilidade de Implementação: Componentes de fácil acesso e configuração.
Dicas para Utilização do Flip Flop JK
1. Compreenda as Entradas
Entender como as entradas J e K afetam o estado do Flip Flop é fundamental. Monitore o comportamento com diferentes combinações para saber como seu circuito reagirá.
2. Utilize LEDs para Aprendizado
Incorpore LEDs em seus circuitos de teste. Isso fornece feedback visual imediato, ajudando a identificar rapidamente se o Flip Flop está funcionando corretamente.
3. Simule Antes de Implementar
Hoje em dia, existem diversas ferramentas de simulação eletrônica. Utilize-as para testar seu design antes de construir fisicamente. Isso pode economizar tempo e recursos.
4. Cascade Flip Flops
Considere conectar vários Flip Flops JK em cascata para criar contadores de múltiplos dígitos ou sistemas mais complexos. Isso pode permitir a manipulação de dados de maneira mais eficiente.
5. Explore Materiais Didáticos
Há muitos recursos online, incluindo vídeos e tutoriais, que explicam o funcionamento do Flip Flop JK em detalhes. Tire proveito disso para expandir seu conhecimento.
FAQ sobre o Flip Flop JK
1. O que é a diferença entre Flip Flop JK e outros tipos de Flip Flop?
Os Flip Flops JK possuem duas entradas principais (J e K), permitindo que realizem uma função de alternância que outros tipos de Flip Flop, como os tipo D ou RS, não conseguem. O Flip Flop D, por exemplo, tem apenas uma entrada de dados e um relógio, oferecendo uma funcionalidade mais limitada em comparação. A capacidade do JK de alternar estados (toggle) com entradas específicas o torna ideal para contadores e sistemas de armazenamento mais complexos, enquanto outros tipos são mais usados para funcionalidades específicas.
2. Quais são as principais aplicações dos Flip Flops JK?
Os Flip Flops JK têm uma variedade de aplicações, incluindo contadores digitais, divisores de frequência, memória de estado e muito mais. Eles são essenciais na implementação de máquinas de estados e na lógica digital. Em especial, são usados em projetos de circuitos que requerem armazenamento de dados temporário e espaço para operações lógicas. Por exemplo, podem ser encontrados em circuitos de relógios digitais, controladores de automação e em dispositivos de comunicação digital.
3. O que devo fazer se meu Flip Flop JK não estiver funcionando?
Se seu Flip Flop JK não está funcionando, primeiro verifique as conexões do circuito. Certifique-se de que as entradas J e K estão sendo acionadas corretamente e que o relógio está recebendo sinais adequados. Além disso, verifique se os componentes estão funcionando corretamente e substitua qualquer componente suspeito. É também recomendável testar seu circuito em uma placa de ensaio (breadboard) antes da montagem final para evitar erros permanentes.
4. Existem limitações ao usar Flip Flops JK?
Embora versáteis, os Flip Flops JK têm algumas limitações, como a necessidade de precisão no momento do acionamento das entradas. Se o relógio não for bem sincronizado ou se houver ruído nas entradas, pode haver comportamentos indesejados. Além disso, a propagação de sinais em um circuito com múltiplos Flip Flops pode introduzir latência, o que é um fator a ser considerado em projetos que requerem temporização rigorosa.
5. Posso utilizar o Flip Flop JK para projetos com baixa tensão?
Sim, os Flip Flops JK podem ser usados em projetos que exigem baixa tensão, desde que você escolha componentes projetados para operar nessas condições. É importante verificar as especificações do componente e garantir que a alimentação esteja dentro das condições de operação. Além disso, você deve considerar a possibilidade de utilizar transistores ou outros circuitos de interface para ajustar sinais se necessário.
Conclusão
O Flip Flop JK é uma adição inestimável ao arsenal de qualquer engenheiro eletrônico. Com seu design versátil e aplicações abrangentes, ele desempenha um papel crucial na memória e no processamento de dados digitais. Esperamos que este guia tenha proporcionado uma compreensão mais profunda do seu funcionamento e aplicações. Utilize nossas dicas e explore o potencial do Flip Flop JK em seus próprios projetos, e não hesite em aprofundar seu conhecimento por meio de simulações e experimentos práticos. O mundo da eletrônica digital está repleto de possibilidades!
