Sistema de Segurança Miniatura: Um Guia Prático para Criar seu Sensor de Proximidade
Nos dias de hoje, a segurança é uma prioridade para muitas pessoas. Sistemas de segurança miniaturizados, como sensores de proximidade, são ideais para quem deseja garantir a proteção de seus ambientes. Neste artigo, vamos explorar como construir um sensor de proximidade utilizando materiais simples e acessíveis. A ideia é que você possa montar seu próprio circuito de segurança de forma fácil e intuitiva, mesmo que não tenha muita experiência em eletrônica.
O que é um Sensor de Proximidade?
Um sensor de proximidade é um dispositivo que detecta a presença ou ausência de um objeto em uma área específica. Ele é capaz de enviar um sinal (geralmente um sinal elétrico) quando um objeto se aproxima, ativando assim outro dispositivo, como um alarme ou uma luz. Esse tipo de sensor é amplamente utilizado em diversas aplicações, desde sistemas de segurança até automação residencial e industrial.
Materiais Necessários para o Circuito
Para construir seu sensor de proximidade, você precisará dos seguintes materiais:
- Protoboard: Uma placa que permite conectar os componentes sem a necessidade de soldagem.
- Cabo: Para realizar as conexões entre os componentes.
- Potenciômetro de 10Kohm: Usado para ajustar a sensibilidade do sensor.
- Buzzer: Um dispositivo que emite som quando o sensor é ativado.
- Diodo LED Emissor e Receptor: Usados para detectar a proximidade de objetos.
- Resistências: 100 ohms e 10K ohms para limitar a corrente elétrica.
- Circuito Integrado (K358): Um componente essencial para o funcionamento do sensor.
- Transistor BC547: Utilizado para amplificar o sinal do circuito.

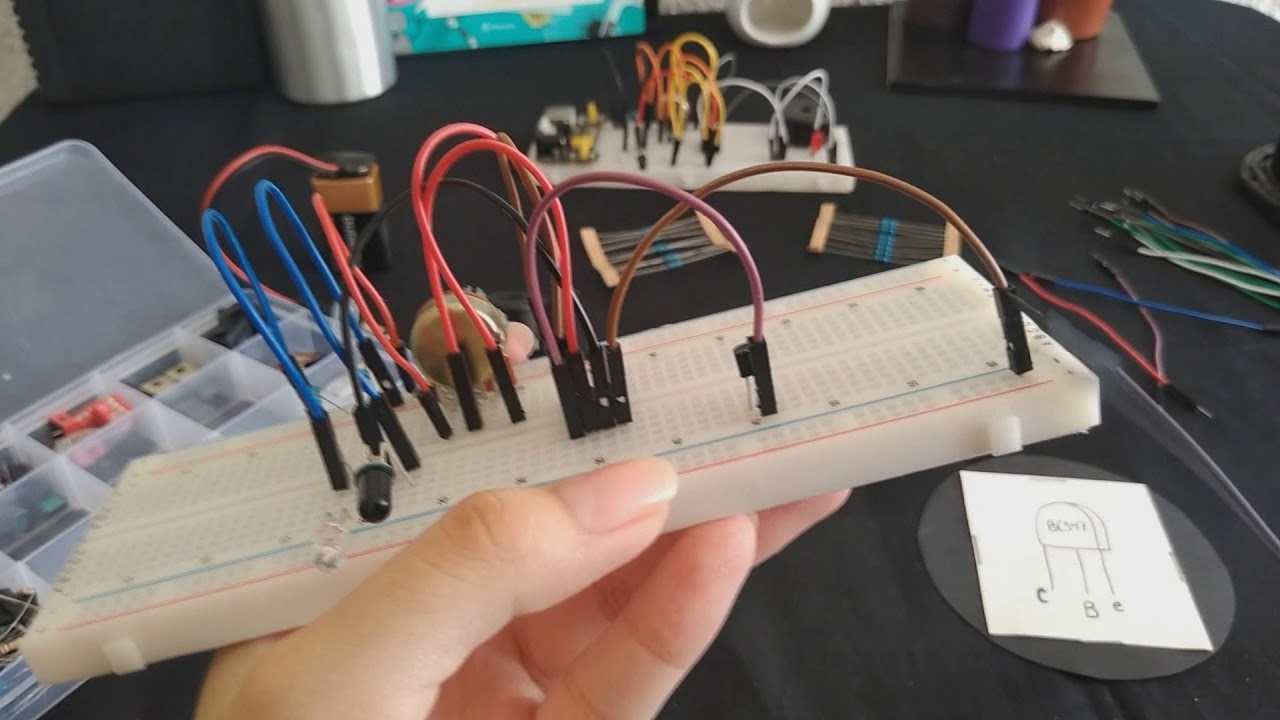

Montando o Circuito: Passo a Passo
Passo 1: Estrutura Inicial
- Comece conectando o diodo LED emissor.
- O lado positivo do diodo deve ser conectado à linha positiva do protoboard e, na perna negativa, adicione uma resistência de 100 ohms.
- A resistência deve ser conectada à linha negativa.
Passo 2: Conectando o Diodo Receptor
- Pegue o diodo LED receptor e conecte a perna positiva dele à linha negativa.
- Conecte a perna negativa ao lado positivo com um cabo.
Passo 3: Ligação do Circuito Integrado
- Conecte um cabo da perna do diodo receptor à perna 3 do circuito integrado.
- Conecte a perna 4 do circuito integrado ao negativo e a perna 8 ao positivo.
Passo 4: Conectando o Potenciômetro
- O potenciômetro deve ter suas três pernas conectadas: a perna 1 ao negativo, a perna 3 ao positivo e a perna 2 à perna 2 do circuito integrado.
Passo 5: Integrando o Transistor
- Conecte a perna 1 do circuito integrado à base do transistor.
- A perna do meio do transistor será a base. Conecte a perna direita ao negativo e a esquerda ao bufão.
Passo 6: Conexão Final e Teste
- Finalmente, conecte os LEDs e o buzzer ao circuito.
- Certifique-se de que todas as conexões estão firmes e ligue a fonte de energia.
Agora, você pode ajustar o potenciômetro para definir a distância de detecção do seu sensor de proximidade.
Dicas para Melhorar a Funcionalidade do Seu Sensor
Dica 1: Escolha de Materiais de Qualidade
Utilizar componentes de boa qualidade pode aumentar a durabilidade e a eficiência do seu sensor de proximidade. Sempre opte por marcas conhecidas quando possível.
Dica 2: Posicionamento do Sensor
A posição do seu sensor de proximidade é crucial para o seu funcionamento. Coloque-o em um local que minimize a interferência de objetos ao redor e otimiza a área que ele deve monitorar.
Dica 3: Testes Frequentes
Uma vez que o sensor está instalado, faça testes regulares para garantir que ele está funcionando conforme esperado. Mude o ajuste do potenciômetro para testar diferentes distâncias.
Dica 4: Escudo contra Interferências
Utilizar um escudo contra interferências externas pode ajudar a garantir que o funcionamento do seu sensor não seja afetado por outros dispositivos eletrônicos nas proximidades.
Dica 5: Documentação do Processo
Manter um registro de como o circuito foi montado e as configurações do potenciômetro pode ser muito útil para futuras manutenções ou modificações.
FAQ: Sensor de Proximidade
1. Como funciona um sensor de proximidade?
Os sensores de proximidade utilizam ondas de luz, som, ou campos eletromagnéticos para detectar objetos próximos a eles. No caso do sensor que estamos construindo, um diodo LED emissor envia um feixe de luz que é captado pela luz de um diodo receptor. Quando um objeto se aproxima, esse feixe é interrompido, e o circuito é ativado, acionando um alarme ou um dispositivo sonoro.
2. Quais são as aplicações mais comuns de sensores de proximidade?
Os sensores de proximidade são utilizados em várias aplicações, como:
- Sistemas de segurança para detecção de intrusos.
- Computadores e dispositivos eletrônicos para ativação de modos de espera.
- Equipamentos industriais para detectar a presença de peças em máquinas automáticas.
Esses sensores são altamente versáteis e oferecem uma ampla gama de soluções em automação e segurança.
3. O que fazer se meu sensor não funcionar?
Se o seu sensor de proximidade não estiver funcionando, é importante verificar todas as conexões do circuito. Certifique-se de que os diodos LED estão instalados na polaridade correta e que todas as resistências estão conectadas corretamente. Além disso, teste a fonte de energia para garantir que o circuito esteja recebendo a voltagem adequada.
4. É possível ajustar a distância de detecção?
Sim! O ajuste da distância de detecção pode ser feito através do potenciômetro. Quanto mais energia for fornecida pelo potenciômetro, maior será a distância que o sensor poderá detectar objetos. Isso permite uma personalização fácil, dependendo das suas necessidades específicas.
5. Quais são as limitações dos sensores de proximidade?
Embora os sensores de proximidade sejam extremamente úteis, eles têm algumas limitações. Eles podem ser afetados por luz intensa, interferências de outros objetos eletrônicos, ou até mesmo mudanças climáticas. Além disso, é importante ressaltar que nem todos os materiais refletem a luz da mesma maneira, o que pode reduzir a eficácia do sensor em determinados ambientes.
Conclusão
Construir um sensor de proximidade não é apenas uma ótima maneira de aprender sobre eletrônica, mas também uma forma eficaz de melhorar a segurança de sua casa ou empresa. Com os materiais certos, um pouco de paciência e as instruções acima, você pode criar um sistema de segurança que atenda às suas necessidades. Além disso, as dicas e o FAQ fornecidos devem ajudar a garantir que seu projeto seja bem-sucedido e que você obtenha o máximo de desempenho do seu sensor. Aproveite o aprendizado e a proteção que vem com seu novo circuito!
